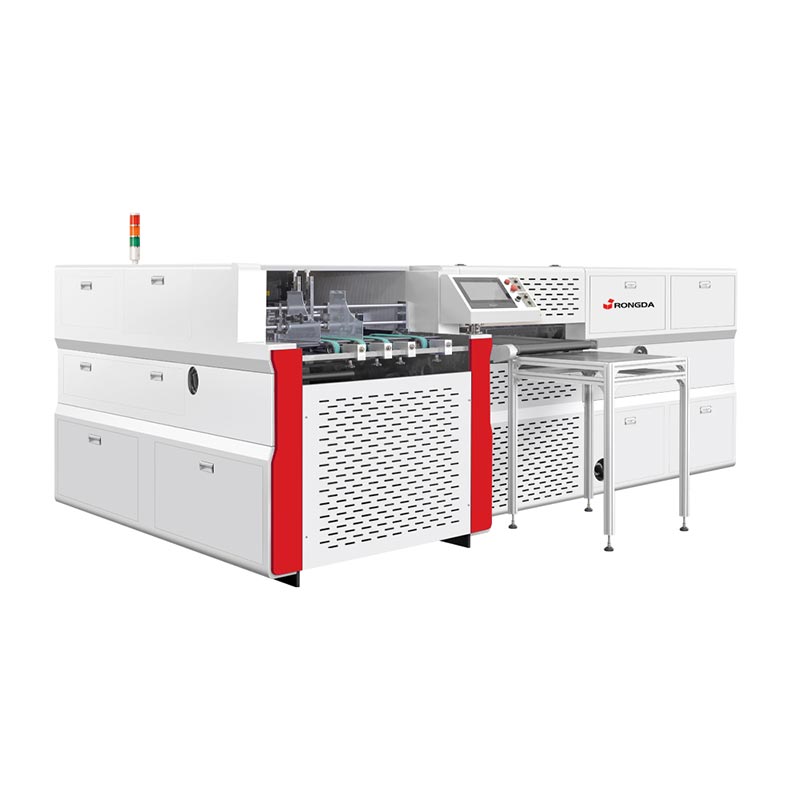

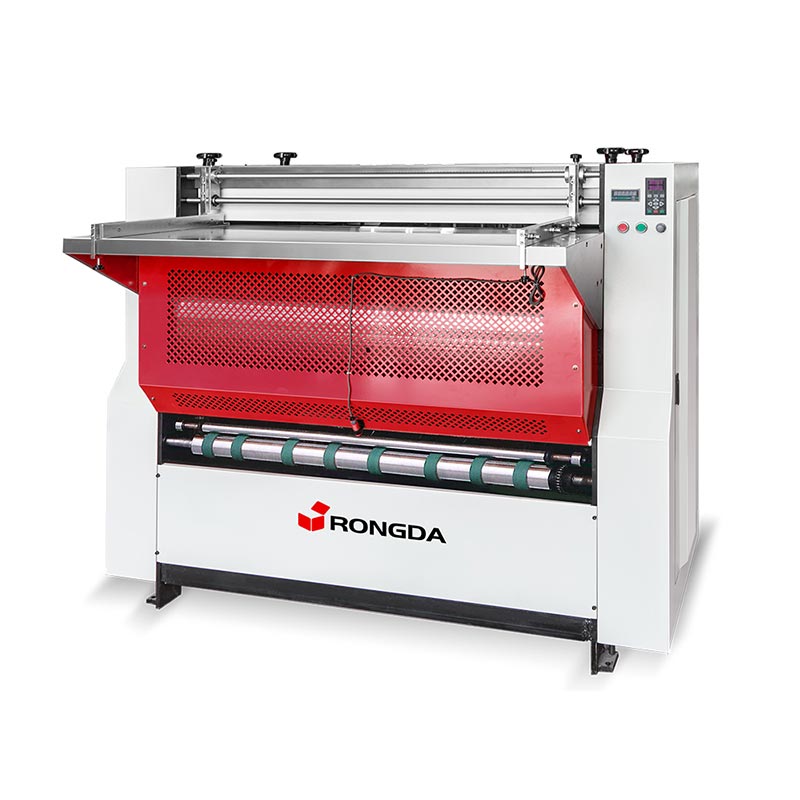

Sivi stroj za rezanje utorov

Rongda Gray Grooving Machine je posebna oprema za obdelavo sivega kartona in kartona. Njegova glavna funkcija je odpreti visoko natančen, gladek rob, natančen nadzor utora v obliki črke V na papirnih izdelkih, enostaven za upognite, tako da ustvarite visokokakovosten, jasen obris kartona.

Naprava ima naslednje osnovne funkcije:

Najprej natančna reža v obliki črke V: to je osnovna funkcija stroja za rezanje sivih plošč. The visokohitrostno vrteče se rezilo v obliki črke V izreže natančne utore v obliki črke V na površini materiala, kar zagotavlja gladko robovi in brez robov.

Drugič, globino utora je mogoče prilagoditi: stroj lahko temelji na debelini različnih materialov natančno nadzorujte globino utora. Njegovo delovno načelo je "natančno rezanje na sivo ploščo, preprečite poškodbe tkiva", da zagotovite strukturno trdnost in kakovost končnega izdelka po upogibanje. Izkušeni operaterji lahko ročno prilagodijo globino utora z nastavitvijo rezila.

Tretjič, proizvodna učinkovitost je visoka: v primerjavi s tradicionalnim ročnim upravljanjem je proizvodna učinkovitost opreme se večkrat poveča, delovna intenzivnost operaterjev pa se bistveno zmanjša. ena oseba lahko upravlja in upravlja celoten stroj, da doseže učinkovito in stabilno neprekinjeno proizvodnjo.

Parameter izdelka (specifikacija)

Struktura stroja za žlebljenje sivih plošč Rongda: trden in zanesljiv industrijski model

Visokokakovosten polavtomatski stroj za rezanje žlebov, njegova strukturna zasnova mora biti trdna in racionalnost. Sledi 1.sistematična analiza strukturnih načel njegovih ključnih komponent:

Okvir (toga osnova): glavni okvir ima odebeljeno jekleno ploščo in visokokakovostno kompozitno strukturo iz litega železa. Ta strukturna stabilnost je fizična osnova za doseganje natančnosti obdelave.

2. Prenosni sistem (jedro prenosa moči):

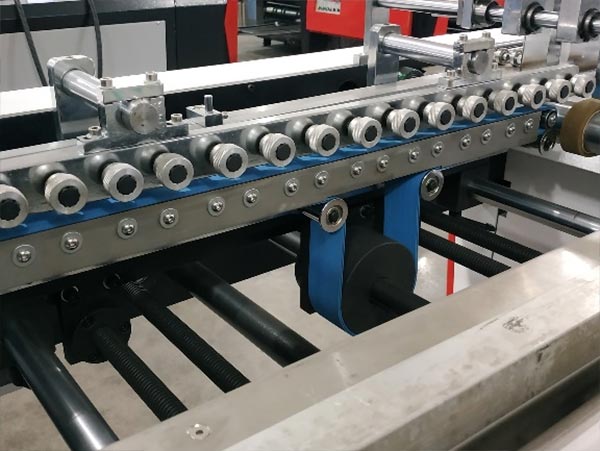

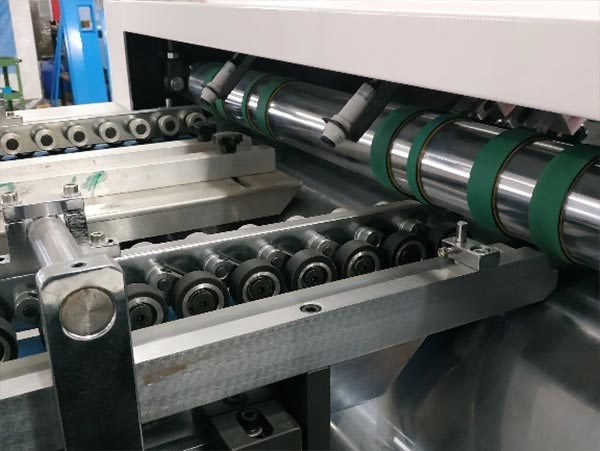

Transportna platforma: oprema ima zasnovo strukture za hranjenje z dvojnim podajalnikom, ki lahko izvede dve obdelavi postopke hkrati. Z uporabo samodejne korekcijske naprave tipa stiskalnega valja natančnost obdelave lahko doseže ± 0,2 mm, kar učinkovito zagotavlja dimenzijsko skladnost obdelanega izdelkov.

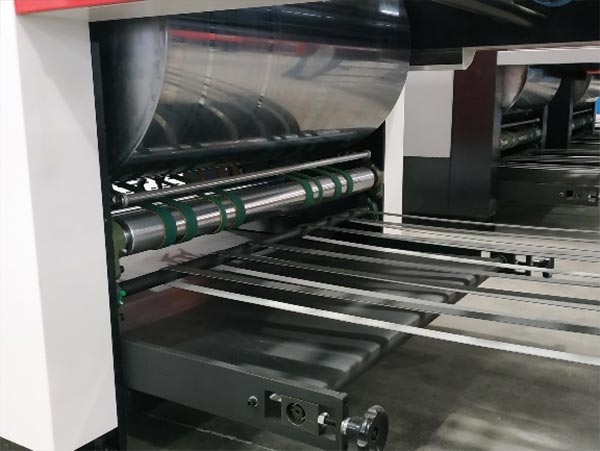

3. Sestav z žlebovi (obdelovalna enota):

Sestavni deli orodja: rezilo iz volframovega karbida (karbida), njegova odpornost proti obrabi in visoka temperaturna odpornost kot običajna hitroreznega jekla nekajkrat višje.

Lastnosti:

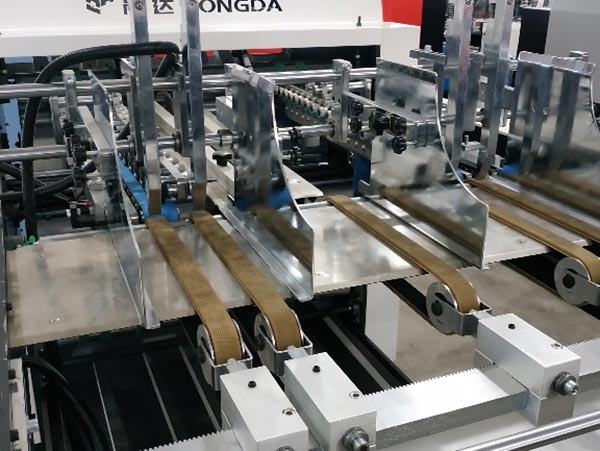

1. Dva podajalnika, ki se podajata skozi spodnji pas. Lahko teče brez ustavljanja.

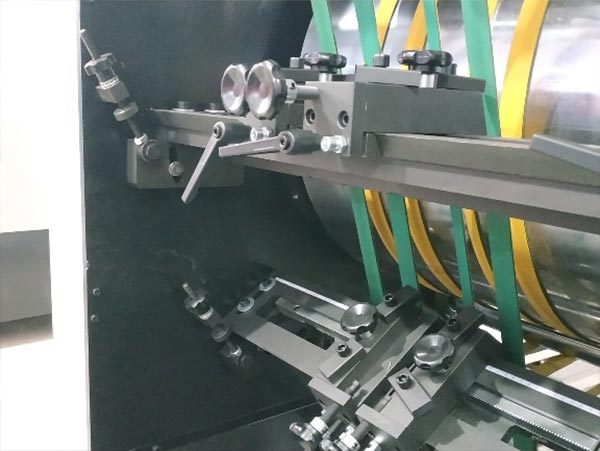

2. Podaljšana korekcijska naprava zagotavlja transportni položaj kartona in zagotavlja natančnost vrezovanja rež.
3. Ležaji so nameščeni znotraj pasu, da podaljšajo življenjsko dobo pasu.

4. Štetje naprave.
5. Stroj je opremljen z 9 noži, ki jih je mogoče nastaviti od 80 do 135 stopinj, da ustrezajo različnim proizvodnim potrebam.
6. Tekoči trak za odpadke lahko loči končni izdelek od odpadkov, zmanjša delovno intenzivnost in izboljša učinkovitost proizvodnje.

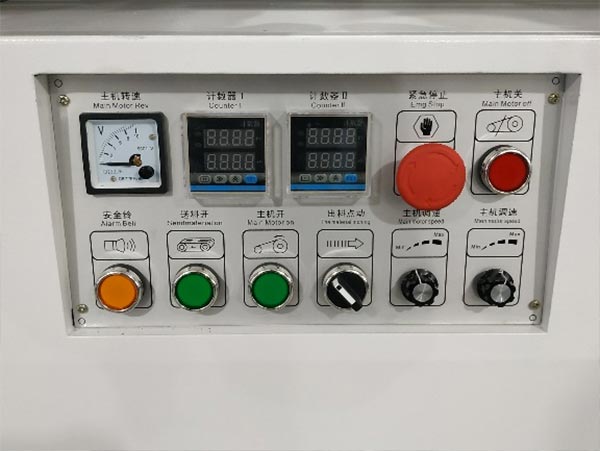

7. Operacijska plošča sprejme ikone, delovanje pa je preprosto in lahko razumljivo.

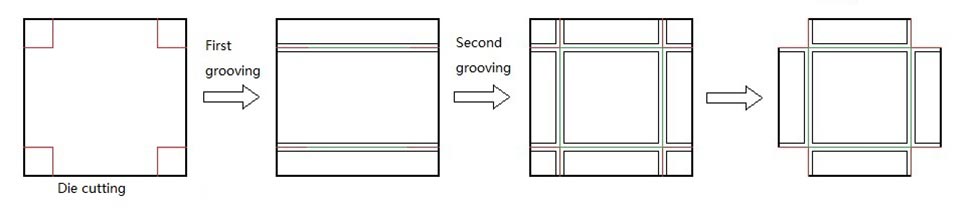

Delovni tok:

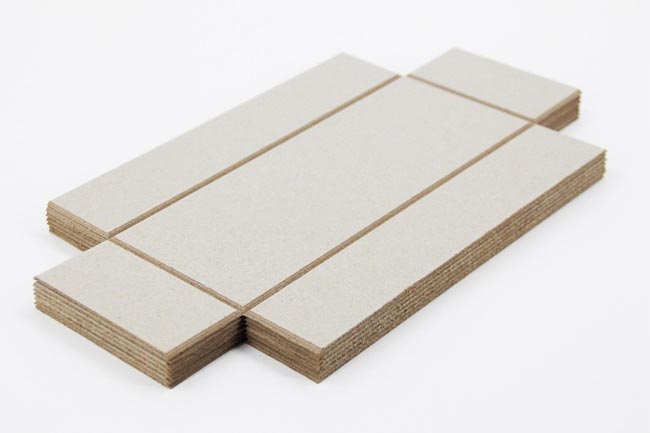

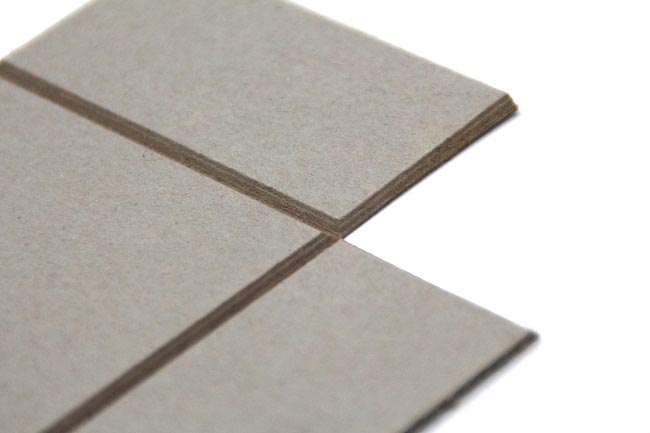

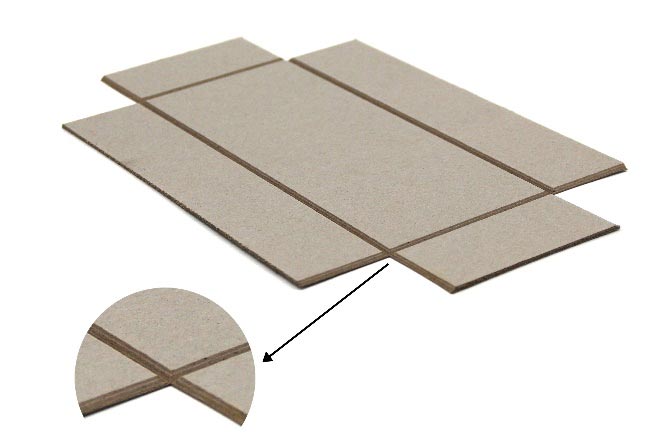

vzorec:
